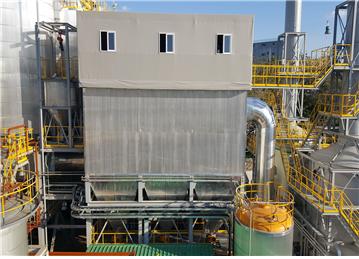

여과집진기
기본적인 처리 원리는 여과에 의한 처리로서 함진 공기는 하부입구를 통해서 압송 또는 흡인에 의하여 본체 내부에 유입되고 분진은 원통형 여과재 (FILTER BAG 또는 CARTIDGE FILTER) 의 표면에 부착 , 퇴적하여 표면에 부착된 분진은 일정 주기와 연속적인 PULSE AIR JET CLEANIG SYSTEM 에 의해 HOPPER로 포집 되며 여과된 청정공기는 원형 여과재 내부를 통해 상부 출구를 따라 대기 중으로 배기됩니다.
구조 및 특징
| 구조 | 특징 |
|---|---|
 |
1. 모든입자에 대한 집진효율이 높고 여러 가지 형태의 분진을 포집. 2. 고농도의 함진 공기에 사용가능하고 다양한 용량을 처리 3. 1pm이하 분진 및 가스오염 물질 고효율 포집을 위한 섬유 또는 전처리 된 과립상 여표 사용가능. 4. 높은온도와 부식성 화학물질에 상할수도 있다. 5. 습기가 많은 환경에서 사용할 경우 여과포가 막힐수 있다. 6. 산화되기 쉬운 분진이 포집될 경우 화재 및 폭발 위험. 7. 탈진 방식에 따라 충격제트형 (pulse jet type ), 역기류식, 진동식으로 나뉜다. |
설비사양
| 구분 | 설비 | |
|---|---|---|
| 여과설비 | ∙Fiter Bag / Venturi / Cage |  |
| 탈진설비 | ∙Pulse Valve / Pulse Timer / Solenoid Valve / Tube pipe | |
| 재처리설비 | ∙Rotary valve / Slide gate/ Screw conveyor / Chain conveyor | |
| 제어특징 | ∙압력손실에 따른 ON/OFF LINE 운전이 일반적이다 | |
| 제거효율 | ∙먼지 제거율 99%이상 |
집진 메카니즘
여과집진기 원리는 여과재로 만들어진 필터를 사용하여, 처리를 필요로하는 가스가 필터를 통과할 때 가스내에 분진이 여과재에 관성충돌, 직접차단, 확산, 중력 및 정전기력등을 통해 포집하는 방법입니다.
(1) 관성충돌
입경이 비교적 굵고 비중이 큰 분진입자가 유선의 발산에 관계없이 관성에 의해 포집되는 것으로 1um 이상의 입자를 포집하는데 중요하다.
(2) 직접차단
기체유선에 벗어나지 않는 크기의 미세입자가 섬유와 접촉에 의해서 포집되는 집진기구로서 주로 0.1um~1 범위의 입자를 포집하는데 중요하다.
(3) 확산
0.1um이하인 아주작은 입자는 유선을 따라 운동하지 않고 브라운 운동 즉 무작위 운동을 통한 확산에 의하여 포집된다.
