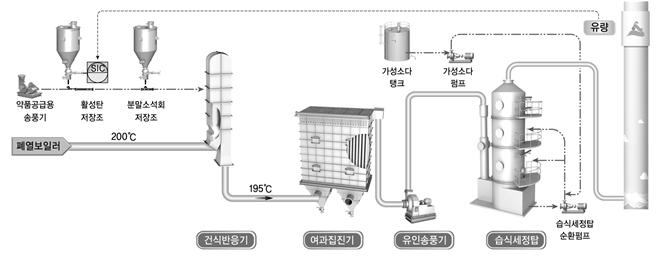

계통도

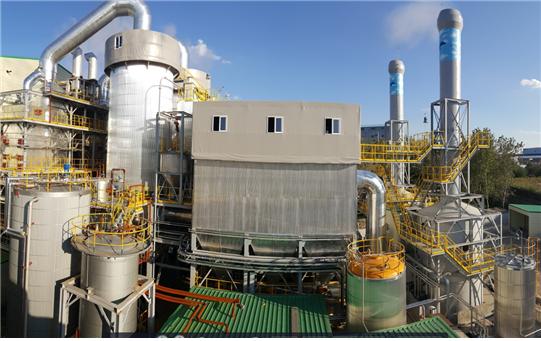

설비사양

구분	설비
반건식반응탑
건식반응기
여과집진기
유인송풍기
습식세정탑
연돌
약품설비 (소석회, 활성탄, 요소수, 가성소다 등)

환경오염 물질별 종합처리계획

유해물질	처리설비	처리방법
다이옥신	소각로	∙자동연소제어시스템(ACC)에 의한 완전연소 유도(강열감량 1%이하) ∙2차연소공기 적정주입에 의한 완전연소 유도
	폐열보일러	∙먼지 퇴적방지 최적화 구조로 다이옥신 발생인자 저감 ∙재생성온도 구간 급냉으로 재생성 억제
	활성탄분무	∙활성탄분무에 의한 다이옥신 및 중금속 흡착제거
	여과집진기	∙먼지 및 반응제의 여과층 두께(3~5mm) 유지 → 다이옥신 2차 흡착제거
	무촉매탈질설비	∙요소수 주입으로 다이옥신 전구물질인 염소활성도 저하
SOx, HCl	반건식반응탑	∙액상소석회 분무로 산성가스 중화제거
	건식반응기	∙분말소석회 분무로 산성가스 중화제거
	여과집진기	∙여과층을 형성하여 일정차압 유지 및 낮은 여과포 통과속도로 반응효율 증대 (여과속도 : 0.7m/min)
	습식세정탑	∙2단충진층, 액기비 4ℓ/m3 이상, 가성소다 분무 → 잔류 산성가스 완벽제거
NOx	소각로	∙낮은 과잉공기량(1.40) 주입으로 Thermal NOx 발생억제 ∙단계적 공기주입으로 Fuel NOx 발생 억제
	무촉매탈질설비(SNCR)	∙요소분무노즐 2단 설치 ∙최적 반응온도 및 혼합구간에 요소수 분사로 반응효율 증대
먼지	여과집진기	∙여과면적 최대화 (여과속도:0.7m/min) ∙백 재질 개선

• 원심력집진기
• 반건식반응탑
• 건식반응기
• 여과집진기
• 습식세정탑
